Lunette astronomique motorisée¶

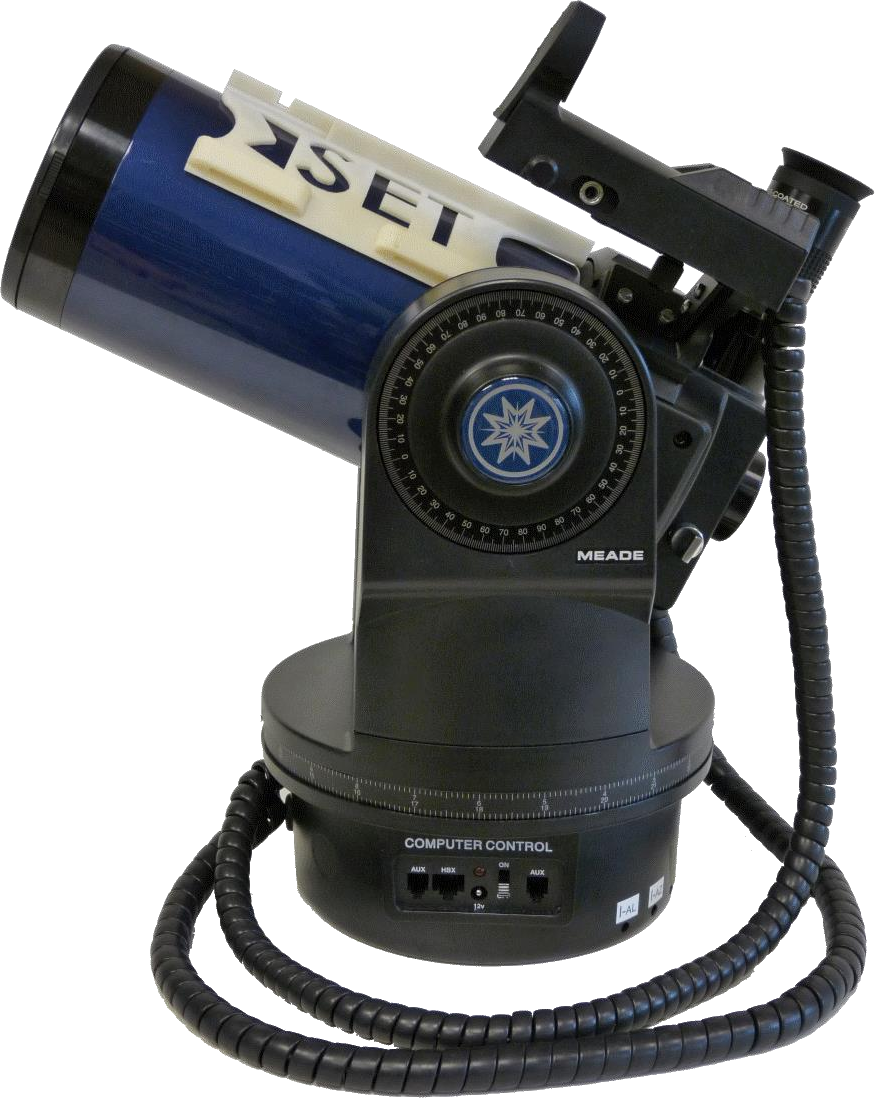

Télescope Meade ETX monté sur une fourche azimutale, didactisé par la société SET. Deux axes motorisés permettent de pointer un objet du ciel puis de le suivre en compensant la rotation de la Terre.
Architecture¶
| Monture | Fourche azimutale, deux axes motorisés |
| Axe d'azimut | Rotation de l'ensemble fourche + tube autour de la verticale |
| Axe d'altitude | Basculement du tube entre les bras de fourche |
| Réduction | 6 trains : 5 engrenages droits (dont 1 inverseur, sans réduction) + 1 roue et vis sans fin, rapport global 1/3080 |
| Repérage | Module LNT : magnétomètre (nord) et inclinomètre (niveau) |
| Commande | Raquette Autostar, carte d'acquisition NI, ou commande manuelle |
Chaîne de transmission de l'axe d'azimut¶
Le motoréducteur d'azimut est logé dans l'embase. Sa nomenclature officielle liste les pièces suivantes (repères réels du dossier technique) :
| Rep | Nb | Désignation |
|---|---|---|
| 1 | 1 | Moteur électrique + roue dentée Z=12 + roue codeuse |
| 2 | 1 | Roue dentée Zr=56 Zp=12 |
| 10 | 3 | Roue dentée Zr=24 Zp=12 |
| 11 | 1 | Inverseur Z=24 |
| 12 | 1 | Roue dentée Zr=24 Zp=8 |
| 13 | 1 | Roue dentée Z=22 |
| 18 | 1 | Vis sans fin 1 filet |
| 21 | 1 | Roue à denture hélicoïdale Z=60 |
Le réducteur comporte 6 trains au total : 5 engrenages droits et 1 roue et vis sans fin. Parmi les 5 engrenages droits, l'inverseur Z=24 (Rep 11) ne compte pas pour la réduction — son rapport vaut 1, il ne fait que renvoyer le mouvement. Restent donc 4 engrenages droits à rapport réel :
| Étage | Pignon | Roue | Rapport |
|---|---|---|---|
| 1 | 12 | 56 | 12/56 |
| 2 | 12 | 24 | 12/24 |
| 3 | 12 | 24 | 12/24 |
| 4 | 8 | 22 | 8/22 |
| 5 (vis sans fin) | 1 filet | 60 | 1/60 |
Le rapport global vaut 1/3080. Le dernier étage, à vis sans fin, est irréversible : hors tension, le télescope conserve sa position.
Pour un suivi sidéral — un tour en 24 heures, soit 0,00417 °/s — le moteur tourne à environ 2,14 tr/min.
Documentation à télécharger¶
| Dossier | Contenu | Taille |
|---|---|---|
| Dossier technique | Dossier technique complet, schémas structurels des cartes base et expérimentation | 3,3 Mo |
| Analyse SysML | Diagrammes de contexte, cas d'utilisation, structure interne, modèles MagicDraw | 16 Mo |
| Mise en service | Manuel de mise en service, version standard et version CPGE | 5,5 Mo |
| Documents constructeur | Notice constructeur, manuel Meade ETX | 5,3 Mo |
